伺服压装机/精密台式伺服压装机图


伺服压装机/精密台式伺服压装机图
商店名称: 深圳市鑫台铭机械设备有限公司
信息类型: 其他未分类
发布时间: 2017年9月8日
有效时间: 长期有效 点击次数:
793

详情信息

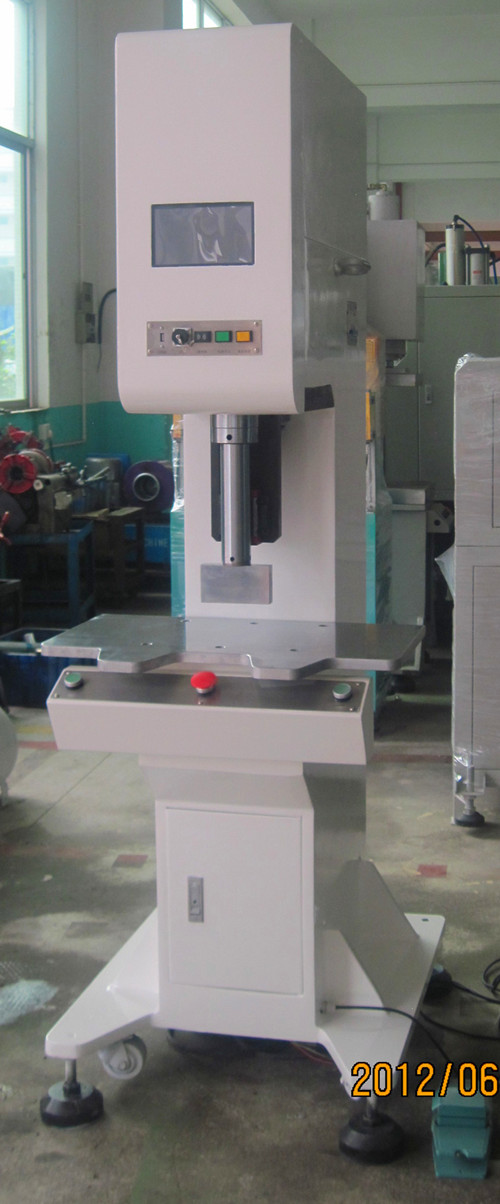

数控伺服压装机/单柱精密伺服压装机 XSC-103C数控伺服压装机 一:伺服压装机用于范围:压装机主要适用于机床、内燃机、电器、轴承、洗衣机、汽车电机、空调电机、步进电机等行业压装也用于车轮、减振器、汽车配件、电子仪表等行业精密压装,用于流水装配线压装 二:伺服压装机结构:本系列压装机全部采用钢板焊接结构,伺服马达驱动滚珠丝杆,触摸屏显示,机器强度高,精度稳定并有长期的保持性,该机装有伺服电机过载保护装置,利用三面空间,可拓宽工作范围,也可根据用户要求定制生产,单柱伺服压装机,是一种多功能的小型精密伺服压装机。 三:伺服压装机特点:1;冲程五段速精密压装; 2;在线压装质量判定; 3;压装曲线显示;4;七种压装模式供选择;5;100套压装程序可设定;6;压装数据传送和存贮 7;冲程五段速:快进、探测、压装、保压、返回 四:伺服压装机七种压装模式可在程序设定时选择: 1;恒定压装速度,设定精确位置停止 2; 恒定压装速度,设定精确压力停止 3;恒定压装速度,设定精确位移停止 4;恒定压装速度,I/O触发停止 5;压力/位移,两段式模式 6;压力/压力,两段式模式 7;压力/位置,两段式模式 五:.伺服压装机设备有以下功能: ①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度:±0.01mm;触摸屏显示精度:0.001mm; ②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示:0-5000KG(或0-50000N均可),压力控制精度:在500-5000KG范围内为1‰,500KG以下为5%,或更大; 六:伺服压装机电控装置: ①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌; ②控制系统分手动、半自动单循环,2种操作方式; ③PLC采用日本松下品牌,触摸屏为台湾台达品牌,滚珠丝杆为台湾上银品牌,伺服马达和控制器为日本三洋品牌,光电保护器为同创品牌; 七:伺服压装机技术参数: ①设备精确可控压力:500-5000KG, ②设备最大开口高度:420mm,闭合高度:220mm ③设备行程:200mm ④工作面尺寸:480*390mm(左右*前后) ⑤地面离工作面高度:1100mm ⑥压头和工作面的平面度:≤0.03mm/100mm ⑦压头和下工作面的相对平行度:≤0.02mm/100mm ⑧压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm ⑨压装可调行程:0-200mm,可控,重复精度:±0.01mm ⑩压装压力显示:0-5000KG可调 伺服压装机技术参数: ?压装压力显示数值与实际压力误差: 1‰(在500-5000KG范围内) ?.电流种类及电压:交流电 50±5(Hz) 380±15%(V) ?.伺服马达功率:5.5KW ?.保压时间:0-10秒 ?.下压速度:快速160mm/s,探测速度:0.1-10mm/s, 压装速度:0.1-5mm/s ?.三种压装模式选择:?恒定压装速度,设定精确位置停止?恒定压装速度,设定精确压力停止?恒定压装速度,设定精确位移停止 ?. 设备外形约:720*920*2720mm(长*宽*高) ?.设备净重约:1000KG 八:精密伺服压装机具有以下功能: A 在线压装质量判定:压装力与位移全过程曲线图可以显示在液晶 显示触摸屏上;全过程控制可以在作业进行中的任意阶段自动判定产品是否合格,100%实时去除不良品,从而实现在线质量管理; B 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入,界面友好,操作简单; C 可自行定制、存贮、调用压装程序100套:三种压装模式可供选择,满足您不同的工艺需求; D 通过外部端口连接计算机,可以将压装数据存贮在计算机中,保证产品加工数据的可追溯性,便于生产质量控制管理; E 由于机器本身就具有精确的压力和位移控制功能,所以不需要另外在工装上加硬限位,加工不同规格产品时只需调用不同压装程序,因此可以轻松地实现一机多用和柔性组线
